CI de controlador de zona de puerta delantera automotriz LQFP-64 calificado AEC-Q100 con interfaz CAN FD y LIN

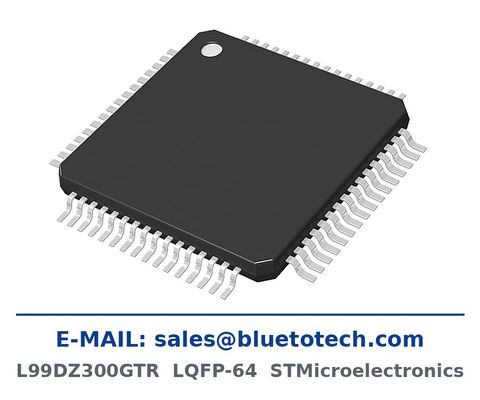

L99DZ300GTR IC controlador de zona de puerta delantera automotriz en LQFP-64 · CORREO ELECTRÓNICO: sales@bluetotech.com

Dispositivo de puerta delantera automotriz con CAN FD y LIN

El L99DZ300GTR es el homólogo de puerta delantera de la familia de zonas de puertas de STMicroelectronics: un dispositivo LQFP-64 que combina las interfaces de bus, la gestión de energía y la etapa de salida del actuador de un módulo de puerta delantera. Las capas físicas CAN FD y LIN están integradas, por lo que el mismo hardware sirve a un nodo de puerta de enlace zonal y a un nodo de puerta LIN convencional sin un segundo transceptor en la placa.

La etapa de salida está dimensionada para una puerta delantera completamente cargada. Dos grandes semipuentes cubren el elevalunas y el pestillo, con una potencia nominal de 7,5 A a 100 mOhm y 6 A a 150 mOhm, seguidos de dos semipuentes de 3 A a 300 mOhm y dos semipuentes de 0,5 A a 1600 mOhm para los ejes de los espejos, el plegado de los espejos y los pequeños actuadores. Un controlador configurable de alta potencia suministra hasta 1,5 A a 300 mOhm o 0,35 A para cargas de iluminación y tiradores. El dispositivo está calificado AEC-Q100 e informa de fallos de circuito abierto, cortocircuito y térmicos al controlador del módulo.

Características principales

• Dispositivo de puerta delantera automotriz que integra CAN FD, LIN y la etapa de salida del actuador
• 1 semipuente para carga de 7,5 A (RDS(on) 100 mOhm) y 1 semipuente para 6 A (150 mOhm)
• 2 semipuentes para carga de 3 A (300 mOhm), 2 semipuentes para carga de 0,5 A (1600 mOhm)
• 1 controlador configurable de alta potencia de hasta 1,5 A (300 mOhm) o 0,35 A
• Capas físicas CAN FD y LIN integradas para nodos de puerta zonales y convencionales
• Calificado AEC-Q100 con informes de diagnóstico completos
• Paquete LQFP-64 para diseños compactos de módulos de puerta delantera
• Cubre cargas de elevalunas, pestillo, plegado de espejos y ejes de espejos en un solo dispositivo

Especificaciones técnicas

Aplicaciones típicas

Módulos de control de puerta delantera, nodos de carrocería zonales con backbone CAN FD, accionamiento de elevalunas y pestillo, control de plegado de espejos y ejes de espejos, actuadores de iluminación y tiradores de puertas, y plataformas que migran de puertas solo LIN a arquitectura CAN FD.

Stock, embalaje y cotización

El L99DZ300GTR está en stock en embalaje original ST con códigos de fecha 25+ y trazabilidad completa. Los pedidos se envían en cinta y carrete de fábrica con desecante, embalados en cajas de exportación.

Envíe su lista de materiales o cantidad y precio objetivo, y el plazo de entrega y el coste de envío se confirmarán el mismo día laborable. Se pueden organizar muestras para pruebas de calificación.

CORREO ELECTRÓNICO: sales@bluetotech.com
Por favor, cotice el número de pieza exacto y la cantidad requerida al consultar. Cantidad mínima de pedido: 10 piezas.
